Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 25 июн 2019, 16:58

Следующая коробка принадлежит серии 0D9, 2016 года с кодом PZS, приехала отдельно от авто на установку блокировки дифференциала STR !

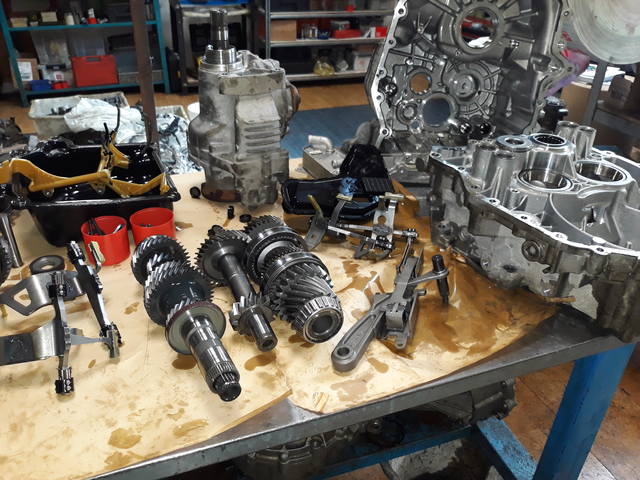

Разбираем!

Изображение Изображение



Теперь можно заняться дифференциалом!

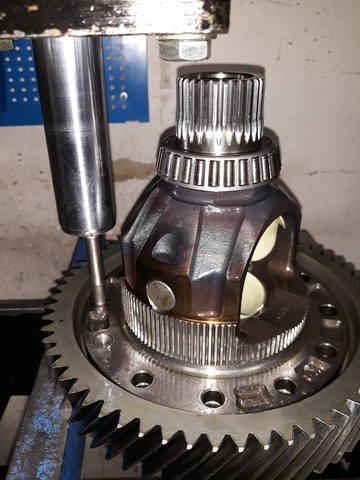

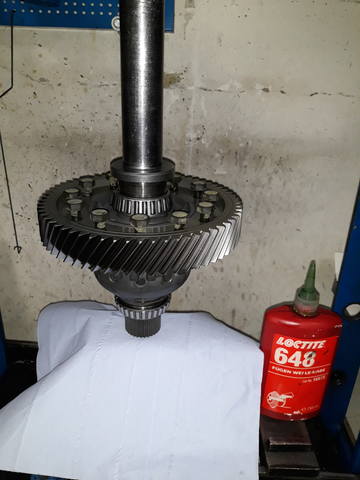

Отсверливаем "шляпки", выдавливаем остатки заклепок и крепим шестерню дифференциала на блокировку.

Изображение Изображение


Далее - по списку!
Новые обоймы - в отмытые корпуса, новые направляющие втулки, вкладываем блокировку в корпуса и приступаем к измерениям.

Изображение Изображение

Изображение Изображение

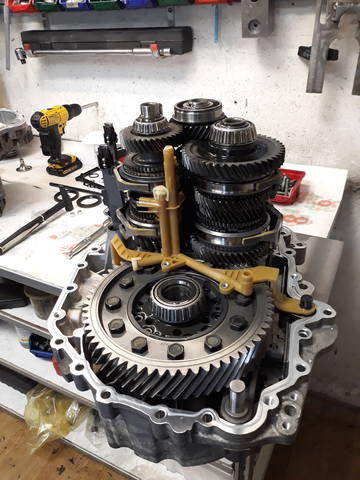

Ну а после подбора регулировочного кольца - собираем все в одном корпусе, обезжириваем и наносим клей!

Изображение Изображение


Ну собственно и все! Можно грузить ... ; )))

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 27 июн 2019, 22:32

Следующая коробка серии 02S с кодом KVT, 2008 года, приехала из города Нарьян-мар ...

Изображение Изображение

А приехала она в ремонт вот с чем :



Разбираем ...

Изображение Изображение


Отмываем все что можно, что бы еще раз внимательно все осмотреть для принятия решения по дефектовке!


Кожух сцепления "варить не будем" ! Установим другой ..... 107AG



Ждем так же другой дифференциал - с "разборки" ...


Напоминаю, что на подобных картерах ранее ... выполнялся масляный канал, под передний подшипник 2-го вала!
Вот так он выглядел :


Сейчас же его нет и по согласованию с владельцем, наш токарь его выполнит!

Изображение Изображение


Теперь это выглядит так :


Еще одна проблема - это касание ведущей шестерни заднего хода за край переднего подшипника 1-го вала ....

Изображение Изображение

Это будет устранено после регулировки первичного вала ...
А теперь измерения и подбор регулировочного кольца к первичному валу!


Затем измерения и подбор регулировочного кольца к вторичному валу и его последующая сборка!

Изображение Изображение

Привезли дифференциал! Сразу его разбираем и отдаем ось дифференциала на проточку токарю ...
А на сам дифференциал устанавливаем нове подшипники!


Изображение Изображение


Устанавливаем проточенную ось на место


Изображение Изображение

Затем приготовления к измерениям и подбору регулировочного кольца к дифференциалу

Изображение Изображение

А далее собираем все в одном корпусе, обезжириваем поверхности, наносим клей и .....

Изображение Изображение


и пока на этом этапе все!

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 04 июл 2019, 0:24

Далее Октавия 2008 года, коробка серии 0AF с кодом JHT - шум при движении!
Характерный гул как от троллейбуса ....

Изображение Изображение


Разбираем!

Изображение Изображение

Такое впечатление что перед ремонтом в коробку заливали какую - то дрянь ... зеленую ; (
Так же заметно люфтит вал управления в своем корпусе - видно разбило втулку!
Нужен ремонт вала управления ...


На некоторых зубьях шестерен сателлитной группы видны следы небольшого износа ...


Отмываем все внутренности, еще раз все осматриваем и готовим список запчастей для согласования.


Согласовали "комплексную замену несущих подшипников" в связи с очень значительным пробегом!
Затем получаем запчасти и освобождаем корпуса коробки для мойки.


Изображение Изображение

Устанавливаем новые подшипники на дифференциал

Изображение Изображение

Собираем валы и устанавливаем новый блок задних подшипников


Затем беремся за корпуса

Изображение Изображение


Прессуем валы в картер коробки


Устанавливаем пятую передачу


Вкладываем дифференциал и готовимся к измерениям + подбору регулировочного кольца



Вот теперь осталось лишь склеить!
Обезжириваем поверхности картеров и наносим оригинальный герметик

Изображение Изображение

К сожалению наш токарь на рыбалке, поэтому вал управления не сможем отремонтировать - будем устанавливать "хорошее б/у" !

Можно устанавливать!

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 04 июл 2019, 1:11

Следующая коробка 2011 года, серии 0AM с кодом NKW
Привезли отдельно от авто с жалобами на "шум при движении" .....


Вот что она из себя представляет и куда устанавливалась :



После разборки и дефектовки принято решение о замене подшипников дифференциала, замене подшипников первичных валов и установке вилки заднего хода "нового образца"!





Новый подшипник на "внешний" первичный вал

Новые подшипники на дифференциал

Изображение Изображение

Новые обоймы - в картера!

Изображение Изображение

Вкладываем дифференциал в картера и проводим измерения ...



Теперь склеить и прикрепить мехатроник!

Изображение Изображение

Закончено!

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 11 июл 2019, 15:32

Следующую коробку серии 0AM с кодом PMJ, привезли отдельно от авто с текущими сальниками первичных валов и желанием установить вилку заднего хода "нового образца" !



Отсоединяем мехатроник и видим обширную зону коррозии в месте прилегания прокладки мехатроника к картеру коробки ...

Изображение Изображение


Разбираем далее ...

Изображение Изображение

В итоге будем менять несущие подшипники первичных валов, подшипники дифференциала, прокладку мехатроника и установим обновленную вилку заднего хода + все сальники!


Отмываем и еще раз все осматриваем ....

Изображение Изображение

Собираем внешний первичный вал и устанавливаем его в корпус коробки

Изображение Изображение

Собираем дифференциал


Новые обоймы подшипников дифференциала - в отмытые корпуса

Изображение Изображение

Далее измерения и подбор регулировочного кольца


А после наносим герметик и склеиваем!

Изображение Изображение

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 11 июл 2019, 15:57

Далее коробка 2012 года, серии 02E с кодом PBH
Упала в "аварию" ....
После того, как сняли мехатроник - увидели "шарик" от подшипника на магните одной из вилок.
Разумеется нужно разбирать ...

Изображение Изображение

А вот и еще один шарик на магните внутреннего фильтра!

Изображение Изображение

А вот и ожидаемое - развалился один из наконечников вилки переключения

Изображение Изображение

Виновница торжества - вилка включения 2/4 й передачи.



Предварительное согласование получено, попутно заменим подшипники первичных валов!



Отмываем!

Изображение Изображение

Передний подшипник прессуем в "кожух сцепления"


Задний подшипник прессуем на внутренний первичный вал



Комплектуем картер его оснасткой ...



Ну и готовимся к склеиванию и сборке!

Изображение Изображение

Изображение Изображение

Затем очередь мехатроника


И пока ждем, когда подвезут новое сцепление ...


Далее привезли новое сцепление - распаковываем!


Ну и через некоторое время все готово! Сцепление отрегулировано и масло залито ; )

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 18 июл 2019, 14:24

Следующая трансмиссия 2009 года, сери 0AH с кодом JJW
Caddi приехал сам с устойчивым шумом в коробке передач ...

Изображение Изображение

Начинаем разборку ... и под шестерней 5-й передачи вторичного вала видим разрушения подшипника!


Изображение Изображение

На магните довольно много стружки ...



Согласование по замене всех несущих подшипников получено заранее, так что все отмываем и получаем запчасти!


Устанавливаем новые подшипники и регулируем преднатяг подшипников дифференциала

Изображение Изображение

Изображение Изображение

Изображение Изображение


Регулировочное кольцо подобрано, установлено - можно склеивать


На вал управления устанавливаем новый сальник

Изображение Изображение

Приехала на установку ; )

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 18 июл 2019, 15:38

Далее коробка 2012 года, серии 02E с кодом NMA
Устанавливалась на несколько двигателей ....




Коробку привезли отдельно от машины - вскрыть и произвести дефектовку ...
В данной коробке уже кто-то "побывал" да и ее история была неясна.

Гаечка на валу управления не прикручена ...


Что-то "терло" о корпус ... ранее


А вот "под сцеплением" явно не хватает определенных деталей!


Довольно большая коррозия на плоскости корпуса к которой прилегает прокладка мехатроника


Контактное кольцо "набито" глубже, чем нужно ....


Внутри, помимо изношенных подшипников, есть повреждение на контактном кольце внешнего первичного вала

Изображение Изображение

Берем паузу, что бы осмыслить целесообразность ремонта именно этой коробки ...
Нужно понять что и откуда придет, в какие сроки и за какие деньги!
Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 18 июл 2019, 16:10

Далее полноприводная серия 02Q, 2008 года с кодом KNV, приехала отдельно от авто с шумом на четвертой передачи
Конечно же чип + турбина ; )



А вот и она сама!



Вскрываем ...

Изображение Изображение

Все как обычно ..... отлетели зубчики


Нет смысла делать!
Первичный вал стоит как крыло от боинга + шестерня четвертой передачи на одном первичном валу и шестерня шестой передачи на другом вторичном валу .... так как это сопряженные детали!
Последний раз редактировалось Новожилов Чт, 18 июл 2019, 16:54, всего редактировалось 1 раз.
Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 18 июл 2019, 16:50

Далее Golf, 2010 года, с пробегом в 200000 км.
Трансмиссия серии 0AF с кодом LVN


Машина пришла на замену шестерней 5-го ряда!
Вместо "стоковых" 39/48 будем устанавливать 37/50


Сливаем масло, снимаем крышку пятой передачи, отсоединяем вилку с ее осью, старые стопорные кольца сразу в помойку и снимаем пятый ряд.

Изображение Изображение

А далее все в обратной последовательности .... + новое масло!

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 13 авг 2019, 14:08

Всем доброго дня! Я вернулся из отпуска и теперь постараюсь уделить должное время .... Вашим трансмиссиям!
Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 13 авг 2019, 14:09

Итак! Коробка серии 0AM, 2013 года с кодом NTP !
Снята с авто в сервисе Vag-sto - Люберцы


Устанавливалась на несколько двигателей :


Увидел ее вот в таком виде :


На магните одной из вилок - "шарик" от развалившегося наконечника вилки заднего хода


На контактном кольце первичного вала - фрагмент сепаратора, развалившегося наконечника вилки заднего хода


Вот он "крупным планом" :


Вскрываемся :


На магните много всего ...


Вот и наш развалившийся наконечник!

Изображение Изображение

Нужно конечно же все отмыть и осмотреть зубцы шестерен более внимательно, "на сухую", тогда можно точно определить весь список запчастей .....
А так, обычно применяют вот такой "набор" :


Отмываем и еще раз осматриваем!

Изображение Изображение

Ничего особого в глаза не бросилось ..... поэтому работаем с уже согласованным списком.
Устанавливаем новые подшипники и на регулировку!

Изображение Изображение

Изображение Изображение

Измерения ...


А теперь склеивание

Изображение Изображение


Ну и все на этом этапе.

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 13 авг 2019, 14:13

Далее коробка 2009 года, серии 0AF с кодом JHU !


Привезли отдельно от авто, "скрученную" после разборки ... но еще не отремонтированную


Разбираем и осматриваем!



Это изношенный задний подшипник 2-го вала - один из двух в "блоке задних подшипников" ...
Но разбираем далее



Список запчастей был заранее согласован


Так что начинаем!

Изображение Изображение

Изображение Изображение

Изображение Изображение

Теперь подготавливаем все к регулировке ....

Изображение Изображение


Далее - склеивание !



Ну в общем готова!

Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Ср, 14 авг 2019, 19:08

Следующая коробка 2014 года, серии 0D9 с кодом PUL


Привезли отдельно от авто, вот с таким "сопровождением" :


Снимаем мехатроник и осматриваем вилки ...



Как оказалось провернуло контактное кольцо на внешнем первичном валу!

Изображение Изображение

В таком случае есть "варианты" !
1. Установить первичный вал от другой такой коробки
2. Восстановить "развальцовку" контактного кольца на этом валу

Итак!
Согласовали ремонт первичного вала + меняем задний подшипник 1-го(внутреннего) вала + меняем сцепление + сальники и уплотнения!
Начнем с мойки и чистки всего ....

Изображение Изображение

Далее - новый подшипник 1-го(внутреннего) вала!



Теперь дошла очередь до контактного кольца


С начало в специальной оправке восстанавливаем посадочное место на самом кольце


Затем с помощью другой оправки и клея накрепко соединяем две детали


Далее собираем все в одном корпусе, обезжириваем .... наносим герметик и склеиваем!

Изображение Изображение

Изображение Изображение


Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Ср, 14 авг 2019, 23:17

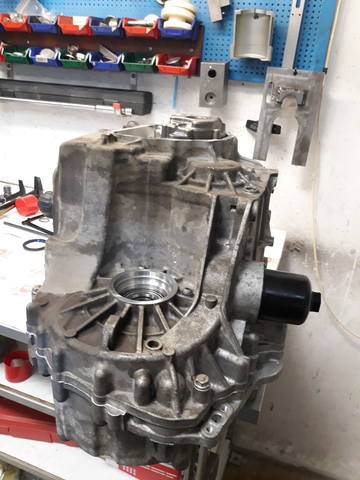

Следующая коробка с авто 2008 года, серии 0AF с кодом JHT


Изображение Изображение

Шум при движении и на холостых + следы масла на корпусе .....
Но самое главное - дифференциал болтается в корпусах как гайка в консервной банке ; )
Коробку уже ремонтировали! Черный герметик между корпусов и белый - под крышкой 5-й передачи.


Начинаем разборку!
Кто же этот замечательный человек, который так не жалел герметика ?

Изображение Изображение

Пятая похоже поджарилась ...


Один сегмент вилки пятой стерт!


А муфту синхронизатора и шестерни пятой можно теперь выкинуть !
Из-за масляного голодания рассыпался игольчатый подшипник под шестерней пятой передачи на первичном валу - это и вызывало подклинивание.

Изображение Изображение

Разбираем дальше ...

Изображение Изображение

Вот почему болтался дифференциал в корпусах! Износ подшипников!
С учетом того, что коробку уже "перебирали", полагаю что подшипники не регулировали - не знали как
Так очень часто бывает.... с теми, кто берется ремонтировать коробки.


Болтающийся дифференциал касался зубьями своей шестерни переднего подшипника вторичного вала, заставляя его вращаться в своем посадочном месте


Но самое смешное - это то, что при последнем "ремонте" был использован корпус "картер кпп" с трещиной в определенном месте ...


Данная трещина возникает в одном и том же месте, после того как фрагменты развалившегося заднего подшипника 2-го вала попадаеют между зубьями шестерни 1-й передачи и стенкой корпуса коробки


В данном случае коробку восстанавливать не будем - не интересно!
На машину встанет коробка с "разбора" .
Ремонт механических трансмиссий и DSG!
Сайт с запчастями : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1722
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Пред.След.

Вернуться в Трансмиссия

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14
