Тюнинг суперб

[Артем APL]

Слепой у Артем APL вообще 19 стоят, я правда не знаю как он ездит по Москве )) но вид то понтовый.

Нормально ездит, от кочек и ям шарахается, еще и за МКАД ездит, в сторону Тулы.... )))

[white_s]

Перепаял подсветку салона. Вот что получилось.



Теперь все стало как то гармонично смотреться вместе с белой подсветкой приборной панели.
Качество фоток не гуд, потому как снимал на калькулятор;)
Остались только дверные карты, но их уже как нибудь на даче под пивко)

[SuperB2007]

Освежил!!!! Очень красиво смотрится! Я б не решился,т.к. я и паяльник = не в ладах, очень кропотливый труд!!!
Может поможешь мне диоды припаять через резисторы в задние стопари? на кроссере там боковые с диодами, а те что на багажнике бутафория, вот туда надо впаять!

[mishuta]

Отлично смотрится!! Расскажи технологию, ньюансы, давно хочу тоже заморочится с подсветкой, но боюсь по первому разу накосячить.

[Мамай]

Перепаял подсветку салона. Вот что получилось.



Теперь все стало как то гармонично смотреться вместе с белой подсветкой приборной панели.
Качество фоток не гуд, потому как снимал на калькулятор;)
Остались только дверные карты, но их уже как нибудь на даче под пивко)

Подскажи в Климатронике - диоды или лампочки, и какие? Тоже хочу белую подсветку.

[white_s]

Освежил!!!! Очень красиво смотрится! Я б не решился,т.к. я и паяльник = не в ладах, очень кропотливый труд!!!
Может поможешь мне диоды припаять через резисторы в задние стопари? на кроссере там боковые с диодами, а те что на багажнике бутафория, вот туда надо впаять!

Спасибо! Самому тож нравится;)
А что у тебя за лампы стоят в задних стопарях? Если стоят какие нибудь стандартные лампы, то можно купить диод с таки же цоколем с обманкой и не надо ничего паять. Я себе в задний ход поставил мощные диод с линзой, светит супер! В стопах оставил лампы.

Отлично смотрится!! Расскажи технологию, ньюансы, давно хочу тоже заморочится с подсветкой, но боюсь по первому разу накосячить.

Если паяльник в руках держал, то сложность наверно будет только в том, чтобы разобрать все детали ничего не сломав. Ну и нужно иметь опыт в пайке SMD элементов, потому как где то SMD диоды, а где то просты 3мм. диоды стоят. Самое сложное из всего это перепаять подсветку экрана штатной магнитолы, все остальное паяется без особых ухищрений. Начать можно с панели управления стеклоподъемниками, она и снимается лекго и диоды там стоят простые 3мм... Если интересует что то конкренто как разбирать, спрашивай пока все свежо в памяти...

Подскажи в Климатронике - диоды или лампочки, и какие? Тоже хочу белую подсветку.

Во всей подсветке стоят исключительно диоды, лампочек нет.
В подсветке экрана климы стоят специфичные диоды, по три штуки с каждой стороны экрана, такие не стоят больше нигде. Вот такие , я их поставил по два с каждой стороны экрана, потому как они поярче штатных.

[yello]

Ага. Всех приветствую.
Почитывал форум давно, но зарегился только сейчас.
К вопросу о подсветке.
Похожий тюнинг с white_s и у меня. Только я сделал его чуть раньше. Были и ошибки в перепайке. Исправлять потом тяжко и иногда дорого.
Так, что хорошенько подумайте. Оно вам надо?
Но результатом доволен на все 100%.
Могу тоже ответить на вопросы по перепайке диодов. Перепаивать начал в начале апреля.
Диодов реально много. И они четырех видов.
1. Круглые 3 мм
В кнопках блока стеклоподемника.
В центральном переключателе света.
В регуляторе подсветки приборов.
В регулировке попгреев.
В плафоне подсветки салона.
2. Диоды 3528.
В конпке подогрева заднего стекла.
В кнопке отключения ESP.
В регуляторах положения дефлекторов.
В подсветке положений АКПП.
Кнопки климата.
Подсветка экрана магнитоллы.
3. Диоды OSRAM LWA67C WHITE HYPER SideLED SMD(это белые) Бывают ещё другие цвета(красные, синие, желтые, зеленые ). Я поставил себе пассатовские синие. Мне так больше нравится.
Подсветка экрана климата.
4. Диоды 0805.
В подсветке магнитолы(всё кроме экрана).

Подводных камней много. Задавайте вопросы. Постараюсь ответить.

[Slepoypyu]

блин хочется перепаять и реально понимаю шо руки из жопы

[white_s]

блин хочется перепаять и реально понимаю шо руки из жопы

Если опыта нет, то надо просто взять какую-нибудь ненужную плату и на ней потренироваться в пайке. Ну инет почитать для понимания процесса...

[yello]

Решил тоже поделиться перепаяной подсветкой.
Цветовая схема несколько другая чем у White_s
Было так.

Потом так.

Климу сначала хотел сделать красный экран с белыми кнопками.

А селектор АКПП разноцветным. Не понравилось.

Была даже идея сделать инвертный экран. Сразу скажу - плохая идея.

Потому, как при выключенной подсветке читается с трудом.


Ну и конечный вариант.





На магнитоле кольца и приемник CD ярче, чем остальные кнопки. Сделано специально.






Основной переключатель света не родной. Купил по случаю.

[Артем APL]

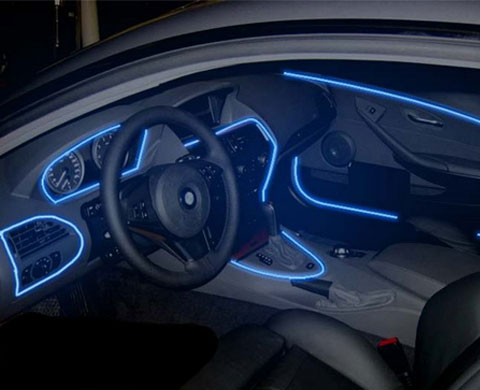

Себе тоже перепаивал есть фотки в бж на д2, все норм перепаял акромя плафона освещения, уж оч тонкие дорожки у него, боятся перегрева, ща делаю подсветку обшивок в стиле амбиентного освещения в ауди, все ни как в руки зеркалу не возьму дабы сфотать... Что то такого плана только бело-фиолетового цвета

Добавлено спустя 15 минут 25 секунд:
Основной переключатель света не родной. Купил по случаю.
http://hostingkartinok.com/show-image.p ... 8cd43f1a92[/quote]
yelloПоведай публике номер переключателя!!!!

[yello]

Центральный переключатель света.
Всё тут.
http://www.ebay.com/itm/VW-VOLKSWAGEN-M ... 8c&vxp=mtr

[yello]

Что-то мне кажется, что с подсветкой на подобии амбиент будет вот так. Так не нравится.

Хотя может и ошибаюсь.
Покажи готовый результат.

[Slepoypyu]

кхе-кхе

народ, кто что думает. получится ли приколхозить с б5ва?

[yello]

Хм. А на первых супербах был полный привод? Кардан к чему спереди прикручивать? И как кардан под днищем будет висеть?
