Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 09 июн 2020, 18:12

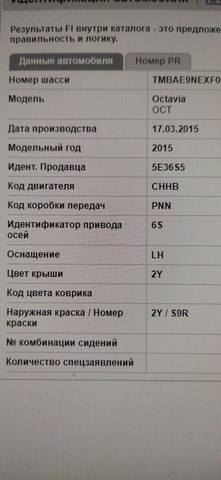

Далее трансмиссия 2015 года, серии 02Q с кодом PNN
Авто прибыло на сервис Vag-sto (Люберцы) на установку самоблока + всякие "ништячки"!

Изображение Изображение

А вот разборка и осмотр коробки нас расстроили .....

Изображение Изображение



Это фрагменты колец синхронизатора на первую и вторую передачу!


Самое неприятное, что часть этого великолепия попала между зубьев "главной пары", оставив отметины на шестерне дифференциала и зубьях вторичного вала!
Берем паузу!

Итак! Наши партнеры из Ногинска помогли найти главную пару а корпус "картер кпп" мы отвезли Егору в Марьино!
От использования "стяжек валов" мы отказались, посчитав их использование не уместным!

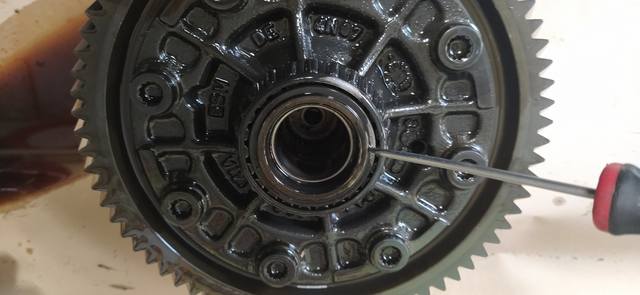

Так что начнем с дифференциала - подготовимся к регулировочным работам!

Изображение Изображение

Изображение Изображение

Первая попытка провести измерения на дифференциале ничего не дала! Вообще нет никакого продольного перемещения!!!
Раскручиваем корпуса и понимаем что корпус самой блокировки задевает за "кожух сцепления" .... хотя сама блокировка предназначена для серии 02Q!

Изображение Изображение

Изображение Изображение

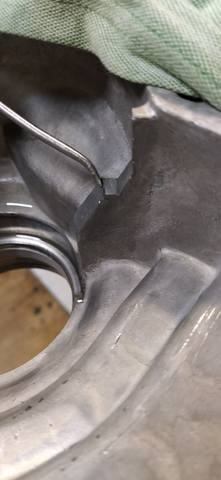

Попытка убрать немного металла с того места о которое задевала блокировка тоже ничего не дала и пришлось снимать существенно больше!

Изображение Изображение

И лишь после этого у нас получилось выполнить измерения!


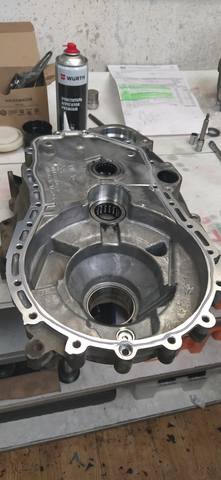

А далее - устанавливаем детали бокового упора в "картер кпп" от Bar-tek и склеиваем коробку!
Упустил один важный момент! Упор от Bar-tek нужно "доработать" если коробка серии 02Q имеет датчик нейтрального положения!
Егор был предупрежден об этом и соответственно выполнил не только сверловку корпуса но и провел фрезерные работы на части самого упора.

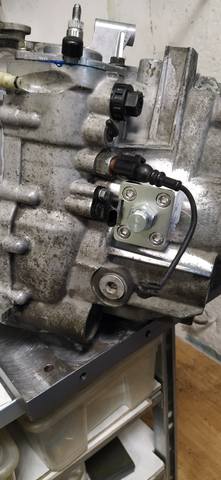

Вот теперь и датчик можно установить без проблем!

Изображение Изображение Изображение

Изображение Изображение

Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 23 июн 2020, 23:10

Далее трансмиссия 2017 года, серии 02S с кодом RSN
Ремонт производился в клубном АВ - сервисе(ул. Цурюпы)

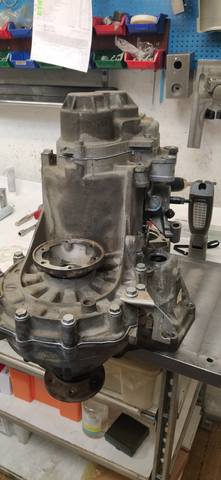

Коробку привезли отдельно от авто с проблемой - нет "третьего ряда"!

Изображение Изображение

Вскрываемся .... и вот что сразу бросается в глаза - фрагмент зуба какой-то шестерни!


А вот и вся полнота картины!

Изображение Изображение


Судя по всему владелец авто словил "зацеп" ..... ну и третий ряд не выдержал!
Помимо замены третьего ряда и всех несущих подшипников есть еще проблемы и вопросы ....
1. провернуло подшипник дифференциала с левой стороны на своем посадочном месте - требуется ремонт!
2. стоит проверить в "центрах" сам первичный вал - есть сомнения по этому поводу!
Отправляем дифер и вал вместе с владельцем к Егору в Марьино а пока все отмываем и составляем смету ремонта.

Изображение Изображение

Егор предложил отказаться от "накатки" на дифференциале и установить на его посадочное место под подшипник - втулку!
Первичный вал он "забраковал" - слишком большое биение!
Видно не просто так раскололась шестерня третьего ряда на две части ....


Поэтому обращаемся к партнерам за помощью в подборе запчастей!
Когда все пришло - продолжаем!

Изображение Изображение Изображение

Изображение Изображение

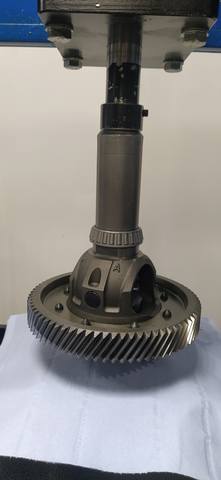

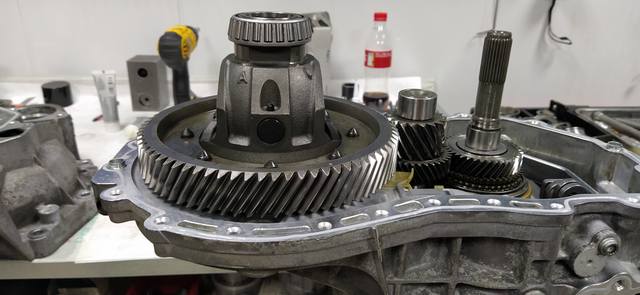

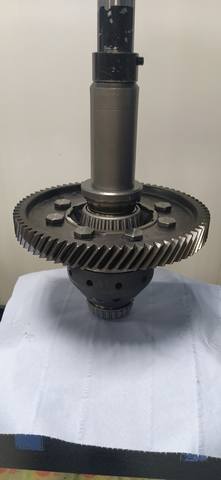

Наконец -то дифференциал готов и его можно забрать и работать дальше!



Изображение Изображение Изображение

Затем остается все склеить!

Изображение Изображение Изображение

Изображение Изображение Изображение
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Ср, 24 июн 2020, 20:49

Следующая трансмиссия 2011 года, серии 02S с кодом MCB
Коробку доставили из Самары, транспортной компанией, на сервис Vag-sto в Люберцы!
По "сопровождению" - шум внутри!

Изображение Изображение

Разбираем! Ранее в коробку заливали присадку поэтому такой цвет.

Изображение Изображение

Изображение Изображение


Изображение Изображение

Судя по всему, наибольший шум издают опорные подшипники вторичного вала!

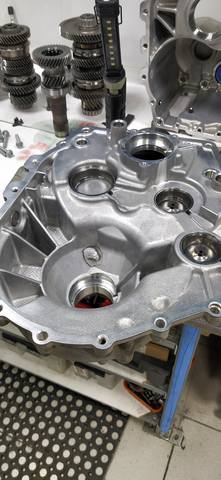

Предварительное согласование получено, так что отмываем и начинаем работать!

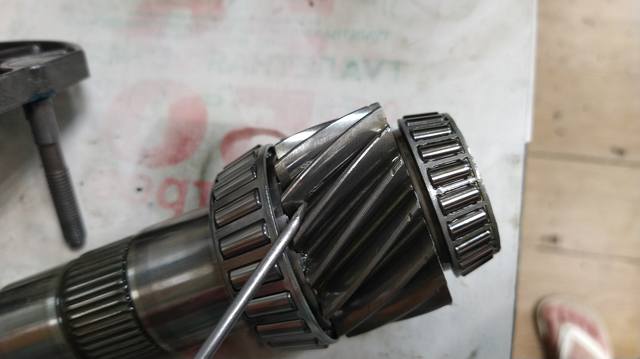

И вот тут всплывает самое неприятное - на отмытом вторичном валу проявились следы износа!


Пришлось экстренно до согласовывать замену вторичного вала и обращаться за помощью к партнерам из Ногинска!
Благо парни отнеслись с должным пониманием, нашли и привезли его в Люберцы.


Теперь можно завершить сборку!

Изображение Изображение Изображение

Изображение Изображение Изображение

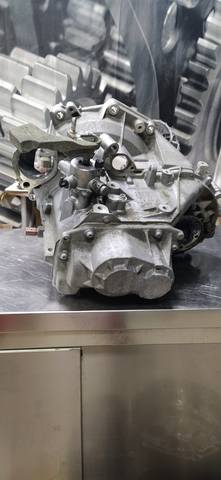

Ну и собственно - все!


Можно упаковывать и отправлять обратно!
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 25 июн 2020, 23:24

Далее трансмиссия 2013 года, серии 0AJ с кодом NBW
Авто пригнали в сервис Vag-sto (Люберцы) - шум при движении + болтается дифференциал в своих подшипниках!

Изображение Изображение

Разбираем!

Изображение Изображение

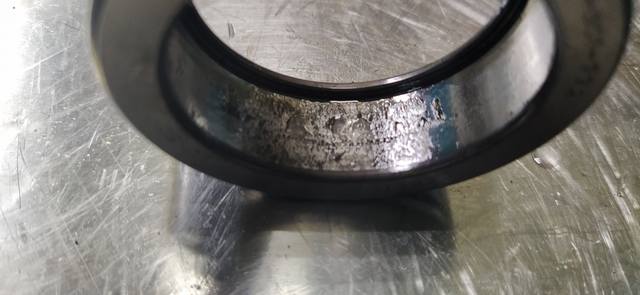

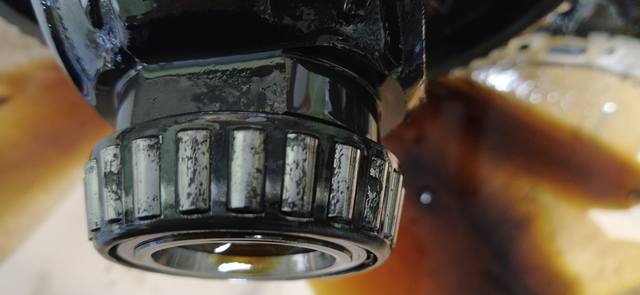

А вот и основной виновник торжества - правый подшипник дифференциала!

Изображение Изображение

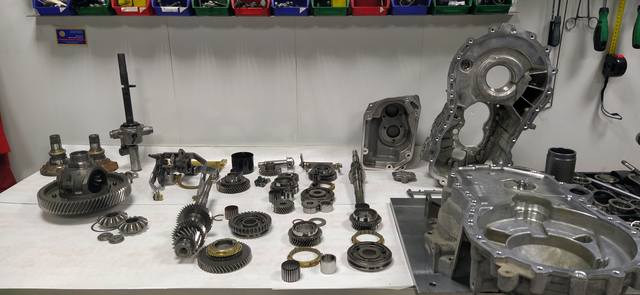

Предварительное согласование получено - начинаем с мойки деталей и далее ....


Изображение Изображение Изображение

Изображение Изображение Изображение


Изображение Изображение

Изображение Изображение


Остается только дождаться завершение токарных работ (ремонт вала управления), залить масло в коробку и вклеить вал с новым сальником!
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение МЧС » Вс, 05 июл 2020, 7:57

Здравствуйте! Ремонт АКПП-6ст. 09G, Мотор 1,6 BSE. Традиционная болячка. Пробуксовка и пинки с 3 на 4 передачи. Интересует стоимость "ремонта под ключ". Поршень К2 усиленный (зубчатый) ставите? Комплект для замены масла(масло+фильтр+прокладка+пробка+кольцо) куплены давно, но видно ждали долго. Вам коробку надо привезти снятую или снимаете-ставите сами? Спасибо!
P.S.В Октавия Клубе тоже написал...Где раньше увидите :)
Если тебе плохо-найди того,кому ещё хуже и помоги...увидишь сразу как тебе станет хорошо!!!
Аватара пользователя
МЧС

Сообщения: 166
Зарегистрирован: Пн, 15 окт 2012, 4:20
Откуда: Столица М.О.-г.ХИМКИ

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 09 июл 2020, 14:35

Далее трансмиссия с автомобиля 2008 года, серии 0AJ с кодом JPG
Авто пригнали в сервис Vag-sto (Люберцы) с проблемами переключения!
Нормально не включалась ни одна передача. При осмотре было обнаружено что балансир(противовес) открутился от вала управления и болтался на нем, как ...... на палке!
Чтобы пойти на встречу клиенту, прошло согласование по замене вала управления и балансира на хорошее б/у, но владелец авто решил что этого мало и он готов перетряхнуть всю коробку! Поэтому - снимаем, разбираем, дефектуем и составляем список запчастей.

Изображение Изображение

Изображение Изображение



Из увиденного !

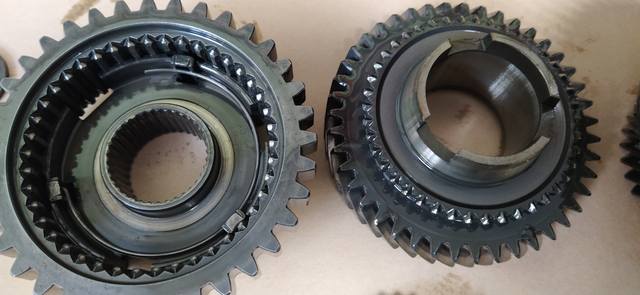

Муфта синхронизатора 1-2й передачи, кольца синхронизатора на первую, вторую, третью и пятую!
Все несущие подшипники и ремонт посадочного места левого подшипника дифференциала на корпусе самого дифференциала!

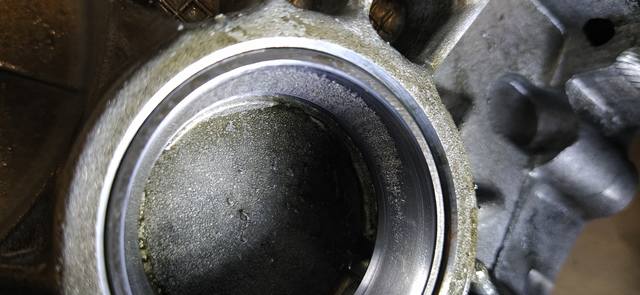

Подшипник провернуло ....

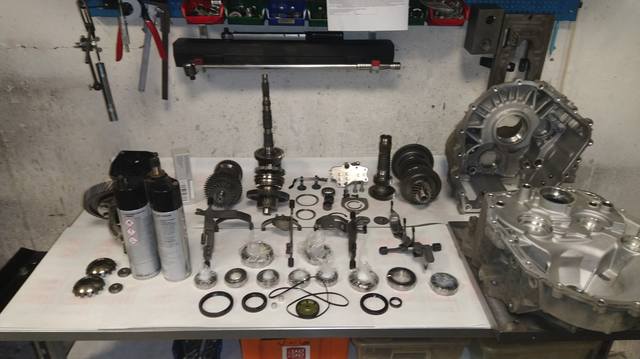

список запчастей составлен, согласован и привезен! Можно отмывать все что пригодится и начинать работу!

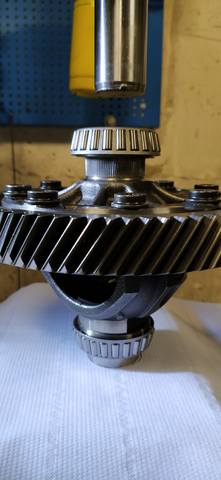

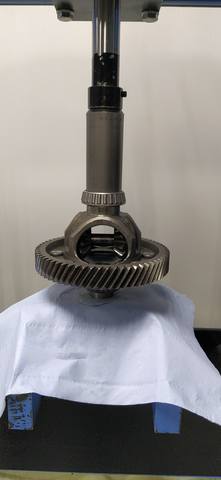

Начнем с дифференциала на котором токарь выполнил "накатку"!



Изображение Изображение

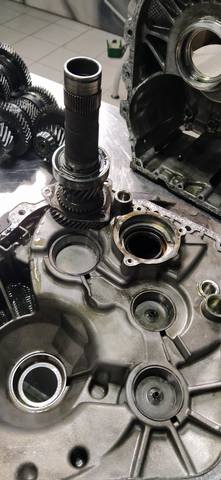

Собираем вторичный вал с новыми деталями

Изображение Изображение

Первичный вал

Изображение Изображение

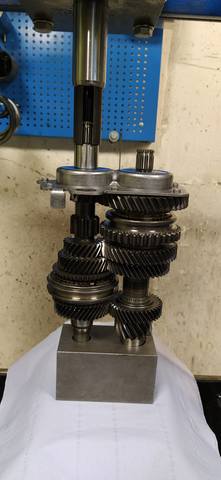

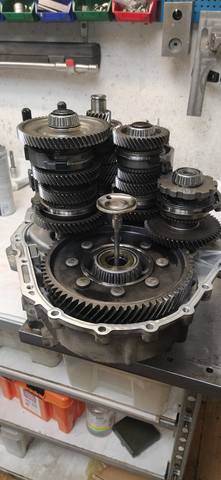

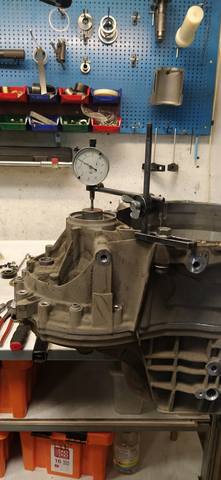

Затем оба вала вместе и переходим к измерениям для подбора регулировочного кольца!

Изображение Изображение

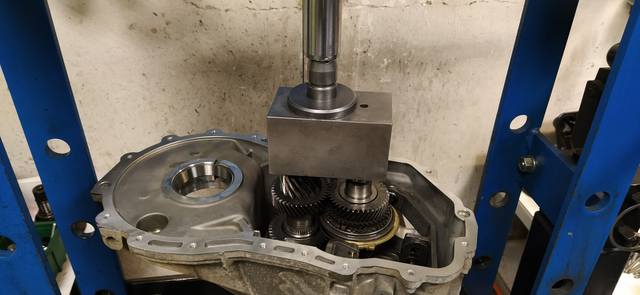

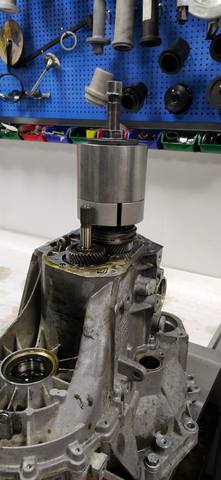

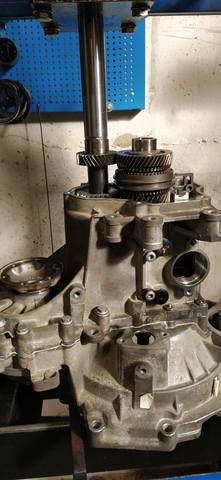

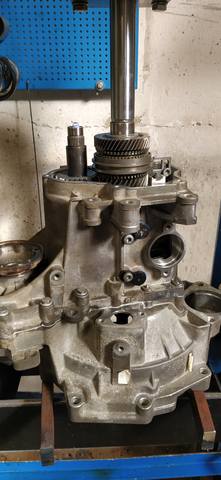

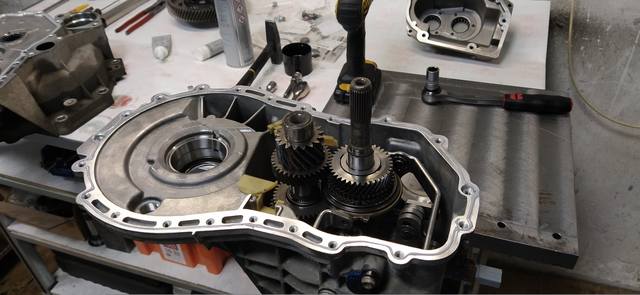

Далее блок с валами и системой переключения устанавливаем в картер коробки и затем монтируем пятый и шестой ряды!

Изображение Изображение

Далее - склеивание!

Изображение Изображение



Теперь затягиваем стопорные болты на обоих валах, клеим крышку 5-6й передачи и устанавливаем вал управления!


Изображение Изображение
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 09 июл 2020, 16:17

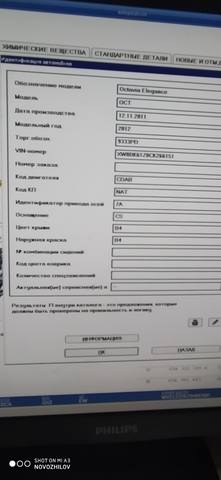

Далее трансмиссия 2012 года, серии 0AM с кодом NTQ
Авто пригнали в сервис Vag-sto (Люберцы) на диагностику и ремонт DSG 7
Из "сопровождения" - устойчивый шум в трансмиссии!

Изображение Изображение

Вскрываемся!

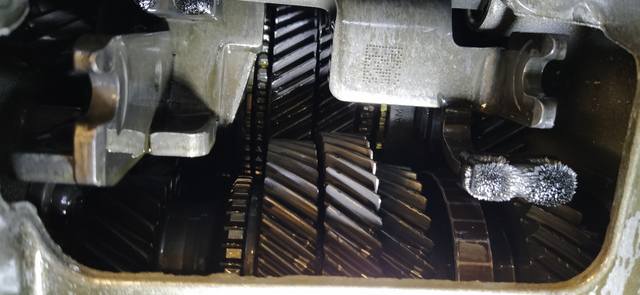

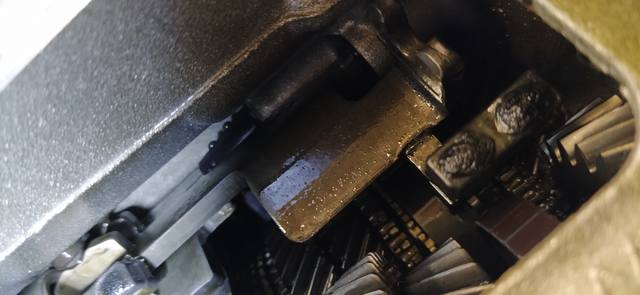

Под мехатроником - стружка на магнитах вилок ....



Раскрываем корпуса!

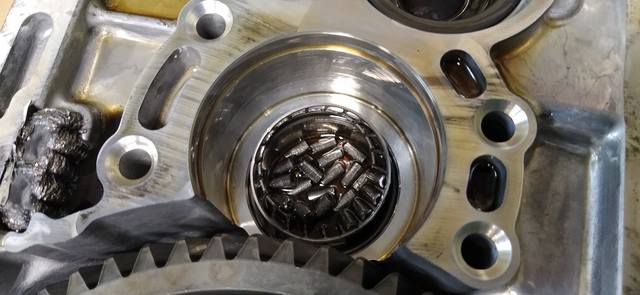

Видим разрушение заднего подшипника вторичного вала N 3

Изображение Изображение

Изображение Изображение

Прошло согласование на замену всех несущих подшипников + установка вилки заднего хода "нового образца"!

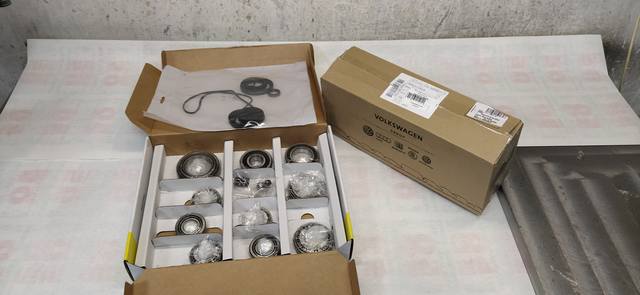

Комплект подшипников и новую вилк, владелец предоставил сам!



Изображение Изображение

Изображение Изображение
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Вт, 14 июл 2020, 17:47

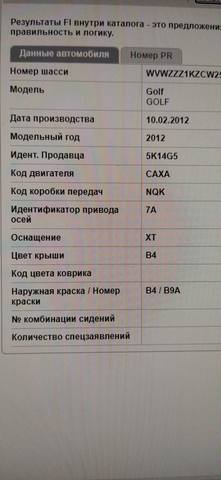

Далее трансмиссия 2012 года, серии 0AM с кодом NQK
Авто пригнали на сервис Vag-sto (Люберцы)
Ни назад ни в перед уже не едет ..... помог эвакуатор ; )))
После диагностики и согласования - снимаем мехатроник!
А там, через технологические проемы корпуса видно развалившийся наконечник вилки заднего хода!

Изображение Изображение



Вот он во все красе!


После недолгих согласований принято решение устанавливать в коробку вилку заднего хода "нового образца" и заменить передний и задний подшипники первичных валов! Разумеется все уплотнения будут так же заменены!
Поэтому все отмываем и начинаем сборку!

Изображение Изображение


Ну а теперь - склеивание!

Изображение Изображение
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 23 июл 2020, 23:55

Далее трансмиссия 2011 года, серии 0AM с кодом MLH
Коробку привезли в клубный АВ - сервис(ул. Цурюпы) на установку блокировки дифференциала ...

Изображение Изображение

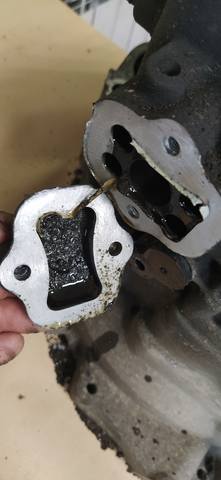

Судя по всему, мехатроник уже кто - то ремонтировал .... а вот за ним непонятный цвет масла!

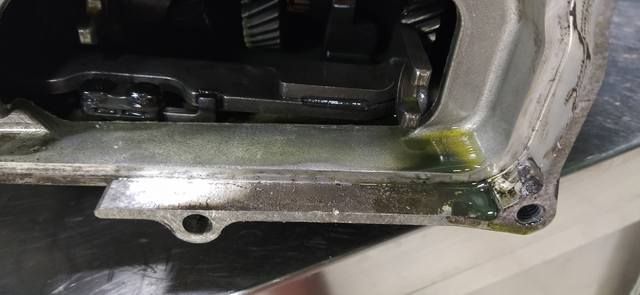

Оттенок с "зеленцой" ! Возможно из него вытекает масло и попадает в полость механической части?
И еще в данную коробку уже кто-то залезал! Герметик не оригинальный ....

Изображение Изображение

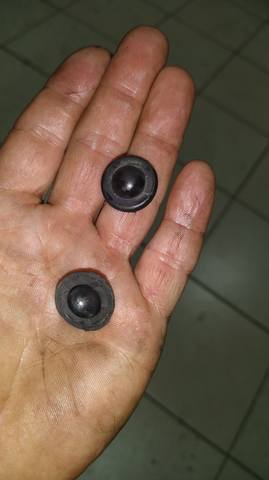

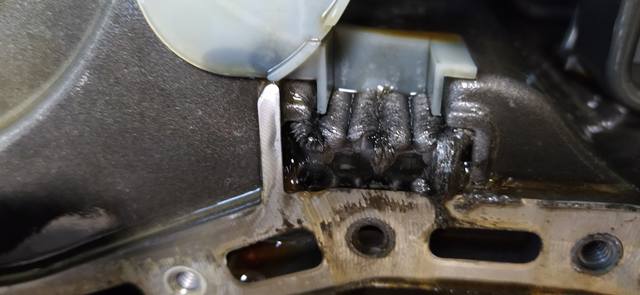

После демонтажа сцепления обнаружились вот такие "элементы творчества", между вилками сцепления и штоками мехатроника :

Углубляемся!

Изображение Изображение


После демонтажа "внешнего" первичного вала, обнаружилось вот что!
Ранее, кто - то очень "перспективный" пытался заменить передний сальник внешнего первичного вала, но видимо не учел свои силы

Изображение Изображение



Предварительное согласование есть, так что все отмываем, демонтируем шестерню с корпуса дифференциала и начинаем сборку!

Изображение Изображение

Начнем с блокировки!

Изображение Изображение

А после проведения измерений и подбору нужного регулировочного кольца остается только "склеить"!!!

Изображение Изображение

Мехатроник не устанавливаем, так что остается установить сцепление!

Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 23 июл 2020, 23:57

Следующая трансмиссия 2011 года, с Polo, серии 0AM и таким же как и предыдущая коробка кодом MLH
Коробку, отдельно от авто, так же привезли в клубный АВ - сервис(ул. Цурюпы дом 1 стр. 20)

Изображение Изображение

Разбираем!

Изображение Изображение

Предварительно оговорили заменить подшипники дифференциала и первичного вала .... + вилка заднего хода "нового образца"!!!

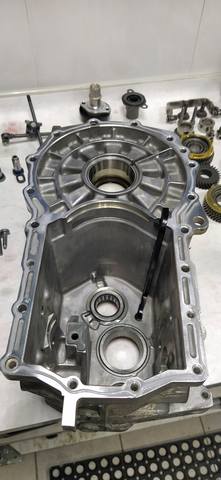

Начнем все отмывать!

Изображение Изображение

Вроде ничего не предвещало ничего плохого, но )

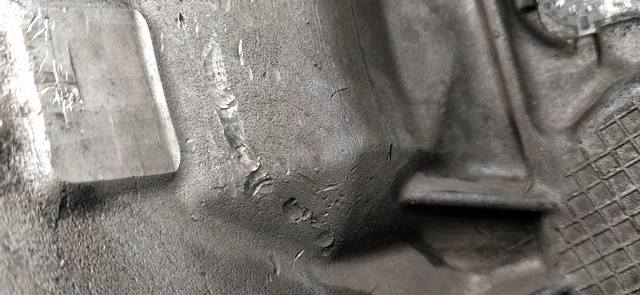

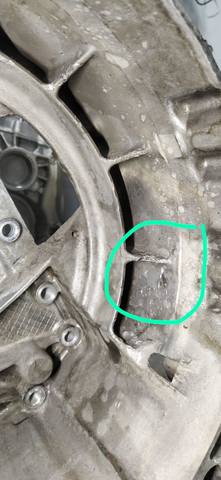

На "отмытом корпусе "кожух сцепления" обнаружилось вот что :

Изображение Изображение

Как оказалось, ранее внутри корпуса "кожух сцепления" уже что-то разваливалось, оставив на корпусе многочисленные следы ...

Изображение Изображение

Отправляем фото владельцу авто и согласовываем сварочные работы!
Корпус везем нашему партнеру - Егору в Марьино, благо он работает по ночам )
Конечно же Егор предварительно получил фото "разрушений" и фото "состава сплава", отлитый на корпусе

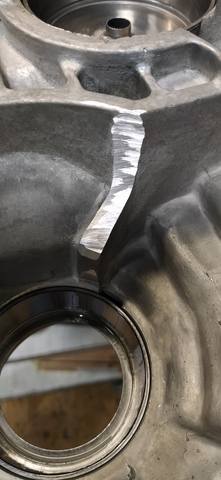

Через полчаса все готово!

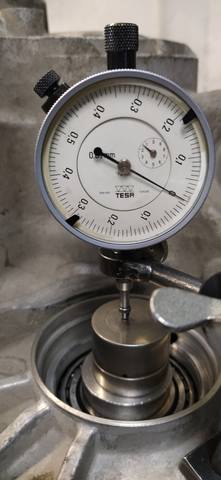

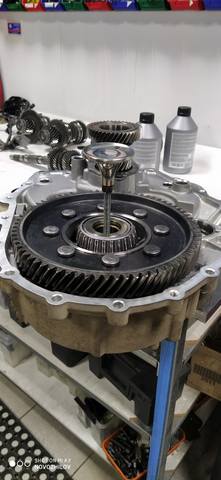

А с утра можно отрегулировать преднатяг в подшипниках дифференциала!

Изображение Изображение

Затем - склеивание!

Изображение Изображение

Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Пт, 24 июл 2020, 11:14

Далее трансмиссия 2014 года, серии 0AH с кодом NBW

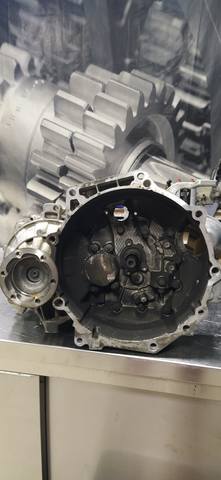

Авто пригнали на сервис Vag-sto(Люберцы) с "шумом при движении" ...

Изображение Изображение

При "беглом осмотре" выявлено биение фланцев в корпусах коробки,
т.е. дифференциал "болтается" в своих опорных подшипниках относительно корпусов коробки!
Вскрываемся!



А вот и главный "виновник торжества" !


За последние годы, все больше разочарований в партнерстве концерна и SKF (

Получаем предварительное согласие на замену всех несущих подшипников и уплотнений и начинаем ....
Начнем как всегда с мойки и еще раз внимательно осмотрим все что помыли )


А затем собираем дифференциал, вторичный и первичный валы и проводим измерения для подбора нужного регулировочного кольца

Изображение Изображение Изображение

Изображение Изображение

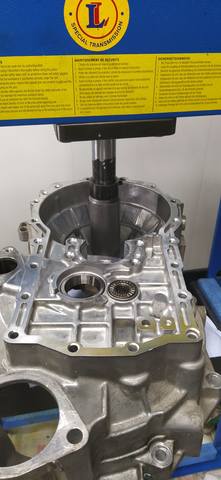

Далее устанавливаем валы с системой переключения в картер коробки, монтируем 5-й ряд и .... склеиваем корпуса!



Изображение Изображение
Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Чт, 30 июл 2020, 10:35

Далее трансмиссия 2012 года, серии 0AF с кодом LVN

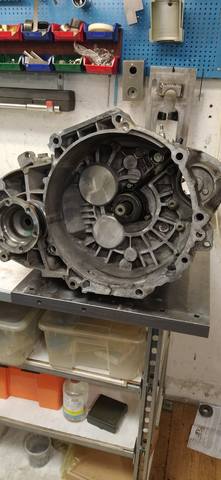

Коробку привезли отдельно от авто в сервис Vag-sto (Люберцы)
Владелец заранее приобрел ремкомплект запчастей для ремонта ....

Изображение Изображение

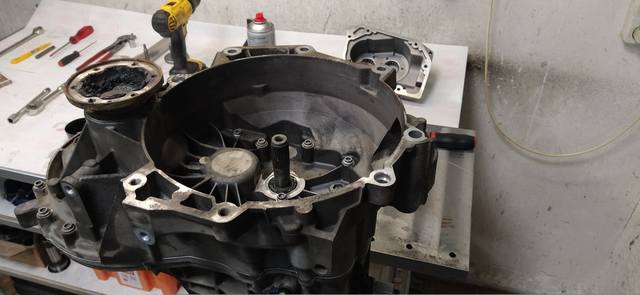

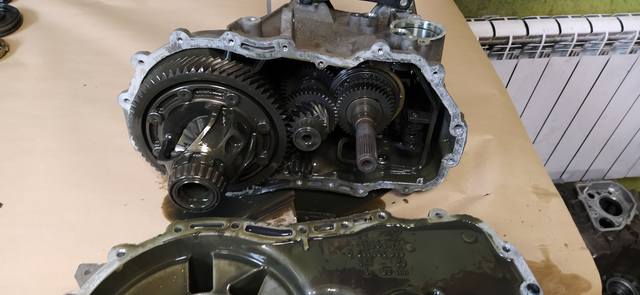

Вскрываемся!


Изображение Изображение



Помимо замены несущих подшипников будем менять муфту синхронизатора 1-2й передачи, шестерню второй передачи, кольца синхронизатора между ними и еще отремонтируем вал управления в крышке которого разбило втулку!


Предварительное согласование получено, запчасти б/у заказаны у наших партнеров, вал управления отдан токарю ...так что можно заняться мойкой деталей!


А когда все детали в наличии - продолжаем сборку!

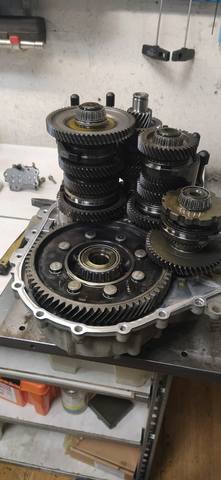

Собираем валы, устанавливаем валы вместе с системой переключения в картер кпп ...

Изображение Изображение

Устанавливаем пятый ряд


Затем - измерения для подбора нужного нам регулировочного кольца


Ну и склеивание!



Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Пн, 03 авг 2020, 8:09

Далее трансмиссия 2014 года, серии 02S с кодом QBP
Авто пригнали на сервис Vag-sto (Люберцы) - с "шумом при движении"!

Изображение Изображение

Вскрываемся!

Изображение Изображение

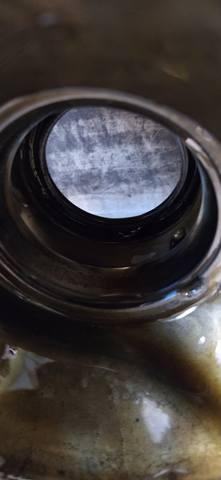

Основа звукового ряда - передний подшипник вторичного вала!

Изображение Изображение

Изображение Изображение


Предварительно согласована замена всех несущих подшипников, ремонт вала управления

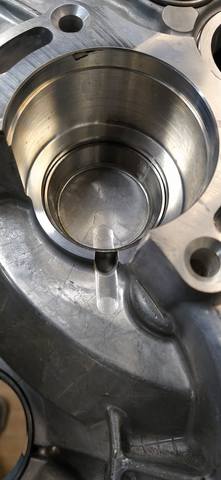

и сделаем дополнительный масляный канал в корпусе "кожух сцепления"!

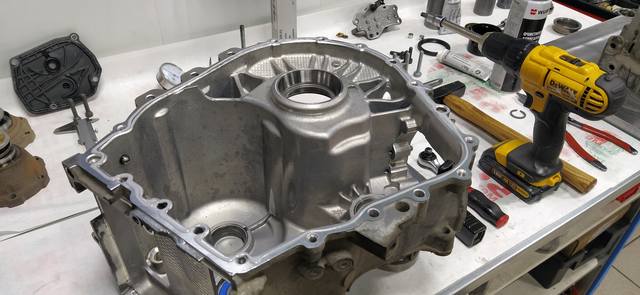

Отмываем все что понадобится и еще раз внимательно осматриваем!


Токарь помог нам с масляным каналом ...

Изображение Изображение Изображение

Так что можно продолжить

Изображение Изображение

Подходим к процессу измерений для подбора регулировочный шайб

Изображение Изображение Изображение

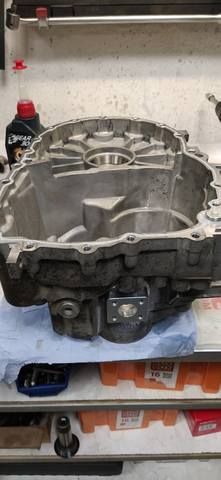

Затем склеиваем оба картера

Изображение Изображение

Устанавливаем пятый и шестой ряды

Изображение Изображение

а так же крышку 5-6й передачи + отремонтированный вал управления!

Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Re: Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

Сообщение Новожилов » Пн, 03 авг 2020, 11:22

Далее коробка серии 0AJ с кодом LHX

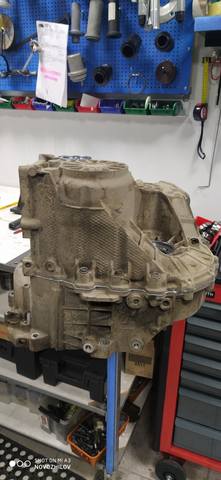

Авто пригнали в клубный АВ - сервис (ул. Цурюпы) с устойчивым шумом при движении ...


Изображение Изображение

Вскрываем!


Изображение Изображение


А вот и главный виновник торжества! Это передний подшипник 2-го вала )
Вытащим из него ролики и осмотрим!




По предварительному согласованию мы будем менять все несущие подшипники + кольца синхронизатора на 2-ю передачу!
Начнем с мойки корпусов и деталей и более внимательный осмотр!


Затем установим новые подшипники на дифференциал и проведем измерения
для подбора регулировочного кольца нужного размера

Изображение Изображение

Затем удаляем изношенную втулку со вторичного вал и устанавливаем новую!

Изображение Изображение

Теперь можно собрать валы и установить их в картер кпп

Изображение Изображение

Далее переходим к монтажу пятого и шестого рядов!

Изображение Изображение

И приступаем к склеиванию

Изображение Изображение

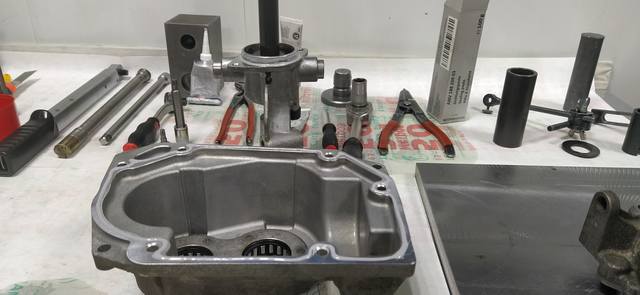

Остается закончить с крышкой 5-6й передачи и валом управления

Изображение Изображение

Ремонт механических трансмиссий и DSG!
Сайт : http://vv-dsg.ru/
Аватара пользователя
Новожилов

Сообщения: 1617
Зарегистрирован: Чт, 20 дек 2007, 22:57
Откуда: Москва, Братеево

Пред.

Вернуться в Трансмиссия

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1
