Новожилов! Ремонт трансмиссий серий от 02T до 02Q + DSG

[Новожилов]

Далее трансмиссия 2014 года, серии 0CW с кодом PYV
Коробку, отдельно от авто, предоставили в клубный АВ-сервис

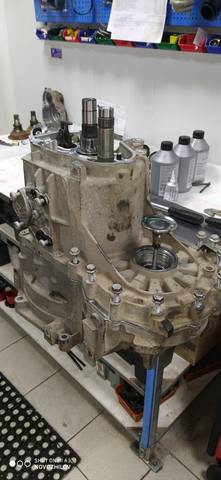

Ну собственно тут и без вскрытия все видно!
Поврежден первичный вал в результате разрушения опорного игольчатого подшипника в задней части КВ.



А при демонтаже сцепления обнаружено его износ и разрушение!



Вскрываемся!
И видим что один из наконечников вилки заднего хода почти развалился!





Работа по ремонту механической части коробки была согласована!
Первичный вал отремонтировали, с участием наших партнеров, установив на него новую ремонтную втулку
Так же установили вилку заднего хода "нового образца"





Теперь как новенький!

[Новожилов]

Далее трансмиссия 2013 года, серии 02E с кодом PBZ
Коробку,отдельно от авто, предоставили в клубный АВ-сервис для установки в нее самоблокирующего дифференциала!
Причем данную коробку до этого разобрали а затем скрутили назад .....



Вскрываемся!





Основная проблема по которой решено было установить блокировку - разрушение штатного дифференциала!



и еще одна неприятность в том что внешняя обойма переднего подшипника вторичного вала(с 1 по 4-ю) проворачивается в картере "кожух сцепления"!!!



Пока идет согласование - займемся дифференциалом!







После согласования нам пришлось в очередной раз обратиться к нашему партнеру Егору за помощью в ремонте картера коробки!
И в который раз он нас выручил )





Нам остается вклеить внешнюю обойму нового подшипника и отрегулировать преднатяг на этом валу!



После регулировки подшипников дифференциала остается только установить все в картер "кожух сцепления" и склеить!





А теперь можно переходить к установки и регулировки нового сцепления!

[Новожилов]

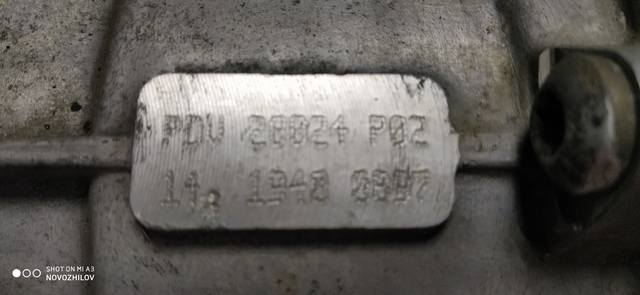

Далее полноприводная трансмиссия 2014 года, серии 02Q с кодом PDV
Коробка была приобретена владельцем загодя в качестве "боевой" !
Для нее была приобретена блокировка Quaife, дополнительный упор в первичный вал + наконечники вилок Bar-tek
и комплект подшипников с уплотнениями!



Затем мы ее разобрали и отдали нашему партнеру Егору для дальнейших манипуляций )))
Егор выполнил отверстия в картере коробки под упор Bar-tek,
проточил первичный вал для дополнительной опоры и изготовил саму опору для крепления к маховику!

Теперь же все вернулось к нам и можно начинать нашу непростую и долгую работу!







Сначала мы избавились от всего лишнего, отсверлив нужную нам шестерню от старого дифференциала, извлекли старые несущие подшипники и подубитый синхронизатор 1-2й передачи



Затем все отмываем и начинаем монтаж!
Вклеиваем часть конструкции упора Bar-tek в картер



Устанавливаем новые подшипники на собранные валы а отсверленную нами ранее шестерню на блокировку!





Далее - регулируем преднатяг подшипников дифференциала



Затем удаляем пластиковые наконечники с вилок и устанавливаем новые от Bar-tek





А далее - склеивание!



НО! Не тут-то было!!!

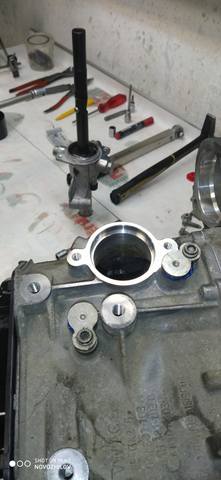

Когда нужно было установить вал управления, выяснилось что в коробке нет нейтрали....
Включена вилка 5-6й передачи в шестую и в нейтраль не может выйти ну никак!

Опять разбираем коробку и видим следующее!



Как оказалось что при монтаже картера кпп на всю остальную коробку, отлив картера задевает за один из наконечников вилки 5-6й передачи и вместе с вилкой перемещается синхронизатор в сторону шестерни 6-й передачи!
А в нейтраль конечно же ничего не сможет вернуться!



Несем вилку к наждаку и снимаем "фаску"!



Затем все прикидываем и ... еще раз к наждаку!



Еще раз собираем вторичный вал 5-6й в двух корпусах и проверяем перемещение вилки!



Вот теперь можно все еще раз склеить уже в заключительный раз!

[Новожилов]

Далее трансмиссия 2008 года, серии 02S с кодом JWX
Владелец обратился в клубный АВ-сервис с проблемой шума в коробке ....



По итогам разборки, кроме износа несущих подшипников выявлена проблема с дифференциалом(разбито посадочное место левого подшипника) и изношен вал управления! Предварительное согласование на замену несущих подшипников получено так что отдаем детали в токарку нашим партнерам, получаем запчасти и отмываем все остальное!







Наши партнеры исполнили наш заказ и изготовили ремонтные втулки в крышку вала управления и на дифференциал!

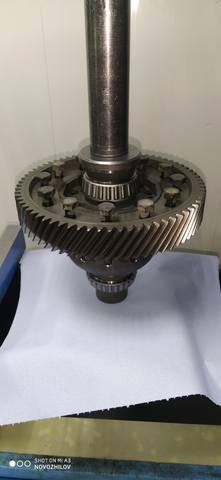

Вот с дифференциала и начнем!
Вклеим новую втулку на дифференциал а затем установим новые подшипники




Теперь можно монтировать подшипники на валы и устанавливать новые обоймы в корпуса, готовясь к измерениям





Вот мы и подошли к работам по измерениям и регулировке!





Затем склеиваем основные корпуса



Устанавливаем новую ремонтную втулку в крышку вала управления, монтируем 5-й и 6-й ряды и склеиваем все остальное!

[Новожилов]

Далее коробка 2017 года, серии 02S с кодом RSW!
Авто предоставили в клубный АВ-сервис с шумами при движении ...






Вскрываемся!



Вторичный вал "болтается" в своих опорных подшипниках + "как всегда" - износ вала управления...





Согласование, подбор запчастей и наконец ....... отмыть и начать!





Переходим к работам по измерениям и регулировкам



Затем склеивание

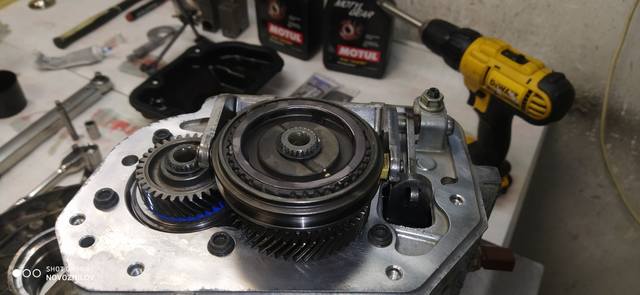

Установка пятого и шестого ряда

[Новожилов]

Владимир, добрый день. Помогите, пожалуйста, консультацией. Имею йети 2016 год, бензин, dsg 6. Купил не так давно и обратил внимание, что при разгоне на первой скорости (от 1500 оборотов и выше) появляется гул (как троллейбус). На 2 скорости меньше и с последующим повышением скоростей все меньше и меньше. На подъёмнике раскручивал, без нагрузки не проявляется совсем. Не подскажете, куда рыть дальше? К чему готовиться? Пробег 146 т.км., масло менялось предыдущим хозяином на 60 и 121 т.км (судя по заказ-нарядам у офицалов, на оригинальные расходники).

Думаю что нужно сначало послушать то что Вы называете гулом а потом идти далее!
Если потребуется снимать и разбирать коробку то нужно быть готовым к такому шагу.

[Новожилов]

Далее трансмиссия 2012 года, серии 0AH с кодом LSP
Коробку предоставили в сервис ВАШ-СТО на замену несущих подшипников ...



Вскрываемся!





И тут владелец авто решился воплотить свою идею об установке самоблокирующего дифференциала!
Пришлось открутить болты шестерни от самого дифференциала, сделать некоторые замеры и согласовать все с производителем блокировок.



Ждем, когда блокировка приедет в Москву!

Итак! Все пришло и можно продолжить!

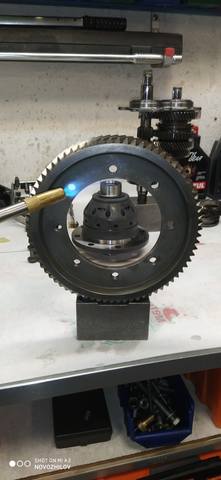

Начнем с блокировки!



А затем нас ожидала небольшая проблема!
Мало того, что края оригинальных болтов цепляют за край отлива картера коробки так еще и сама блокировка буквально лежит на картере коробки!





Пришлось взять в руки болгарку и поправить плоскость картера!



Затем наносим немного смазки на эту поверхность и проверяем как теперь может вращаться дифференциал!



Теперь проверка того что мы натворили и .... нам удалось!

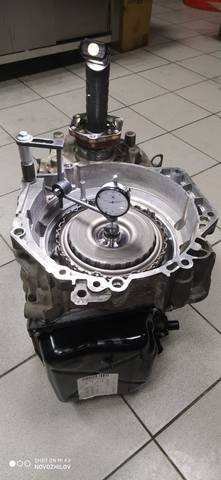

Затем регулировка преднатяга



А далее - все совсем не сложно!

[Новожилов]

Далее трансмиссия 2012 года, серии 02E с кодом NLR
Авто предоставили в клубный АВ - сервис на установку самоблокирующего дифференциала.



Вскрываемся и за дело!
Но есть нюансы ....
В картере коробки "кожух сцепления" провернуло внешние обоймы передних подшипников вторичных валов и передний подшипник первичного вала!
Поэтому, сразу после согласования, мы отдаем корпус коробки в токарку к Егору а сами занимаемся всем остальным.



Егор расточил посадочные места в картере, изготовил втулки, впрессовал их в картер с применением клея и выполнил чистовую обработку! Нам осталось запрессовать наши обоймы, так же с помощью клея, и начать сборку!







Продолжим с дифференциалом!
Затягиваем болты крепления так же с помощью клея, устанавливаем дифференциал в картера и производим измерения дря подбора регулировочного кольца нужного размера.



переходим к склеиванию ...



А далее установка и регулировка сцепления!

[Новожилов]

Трансмиссия серии 02E с кодом LQT была предоставлена в клубный АВ-сервис на замену сцепления и выявление возможных дефектов мехатроника .....



Но! После некоторых согласований было принято решение вскрыть все таки механическую часть и проверить ее состояние .....
уж больно пробег серьезный (за 200)!









Можно сказать что механическая часть коробки в прекрасном рабочем состоянии!
Есть конечно "мелочи" но мы их исправим )



При демонтаже заднего подшипника первичного вала обнаружились следы "проворота" подшипника на посадочном месте вала,
Новый подшипник мы дополнительно установим на клей!





Ну и склеивание ...

[Новожилов]

Всем привет!
Я вроде бы начинаю работать после болезни и спешу напечатать о наконец-то завершенной работе!

Трансмиссия 2012 года, серии 0BH, с кодом NEZ, приехала транспортной компанией из далекого Новосибирска в клубный АВ-сервис





При начале разборки сразу бросился в глаза кусочек металла под сцеплением ...





А далее - понимание происходящего!
Т.е. кто-то очень "перспективный" решил побуксовать на все деньги .....
Ну и это ему удалось!
От оси сателлитов оторвался фрагмент и отметился между шестерней и картером, натворив делов)
Помимо этого, задрало один из сателлитов и так же повредило внутреннюю поверхность самой шестерни.













Было принято решение заказать самоблокирующий дифференциал у наших партнеров, поменять поврежденный корпус и установить другую трубку высокого давления! Шестерню дифференциала нужно было так же заменить ...
Владелец коробки сел за комп и через некоторое время, обнаружил все что нужно на просторах интернета за вполне вменяемые деньги.
Прошло время .... и все оказалось в наших руках )




И мы приступили, начав с дифференциала





Затем приступаем к измерениям для подбора нужных нам регулировочных колец, чтобы преднатяг подшипников соответствовал параметрам!



И далее - регулировка вторичных валов, так как оба картера теперь другие ....
Т.е. валы мы устанавливаем в других корпусах и так же проводим измерения для подбора регулировочных шайб.
Для этого, обоймы подшипников валов мы переставляем в "новые" картера.









А далее устанавливаем все в картер "кожух сцепления", наносим клей-герметик и склеиваем нашу коробку в картерах!

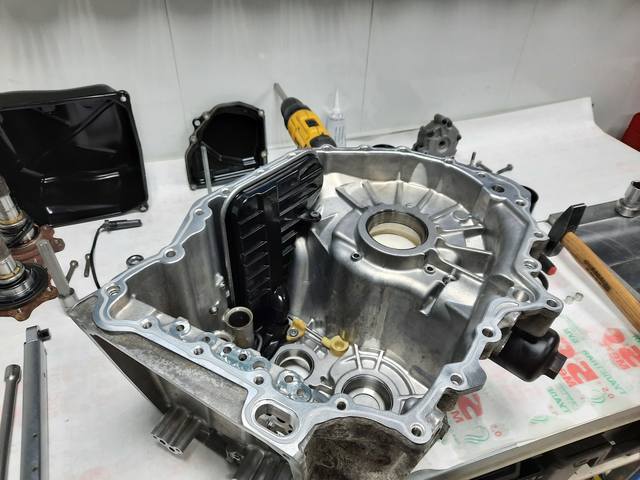

Затем устанавливаем новые уплотнения на масляные трубки и мехатроник



Вот теперь все готово к установке и регулировке нового сцепления!



И заключительная фаза )



Готова к упаковке и отправки!

[Новожилов]

Следующая трансмиссия 2013 года, серии 0AM с кодом PMJ
Авто предоставили в сервис ВАШ-СТО(Люберцы) на замену сцепления,
но после демонтажа коробки обнаружилось повреждение первичного вала!





Разбираем!











Вал безусловно просился в ремонт, но в праздники не все работают !!!
Как всегда не отказал Егор )
Ему и отвез вал на проточку!





Ну а когда с валом у Егора было закончено, то мы смогли продолжить...
Установили новую втулку и вал обрел вторую жизнь )





Можем идти далее!
Коробка отмыта, запчасти получены )
Согласовали заменить подшипники дифференциала,
подшипники первичных валов и установим "обновленную" вилку заднего хода!











Затем склеиваем, устанавливаем мехатроник с новой прокладкой и отдаем на установку!

[Новожилов]

Следующая трансмиссия 2011 года, серии 0BT с кодом LZZ
Авто предоставили в клубный АВ-сервис, который добрался из Курска только лишь на четных передачах ....
Коробка, установленная на авто уже вторая по счету, купленная как "контрактная" а первая .... полуразобранная, привезена в качестве запчастей.





Вскрываемся!















При "беглом осмотре" .....
Разрушен наконечник вилки переключения и ступица синхронизатора 3-й/7-й передачи



Нужно разобрать вал и убедиться что все в порядке с сопряженными деталями...



Развалился игольчатый подшипник под шестерней седьмой передачи а подшипник третьей передачи начал расплавляться!
Повреждены и сами шестерни ....







Начнем с того что отберем из "донорской коробки" нужные нам детали, отмоем все что можно и начнем сборку )







Измерения и подбор регулировочного кольца для выставления правильного преднатяга в подшипниках



Сборка валов и последующая их регулировка ....



Затем - склеивание!







Установка нового сцепления



И осталось дождаться когда промытый мехатроник встанет на место для дальнейшего теста!

[Новожилов]

Далее ....
Работа по ремонту 6-ст. трансмиссии серии 0AG с кодом GVV для установки ее вместо пятиступеньчатой серии 0AF.



Для проведения данной работы, самим владельцем, была приобретена такая коробка в качестве "донора"а так же комплект запчастей и отдельно картер коробки "кожух сцепления" - для корректного монтажа к двигателю.

Данная "донорская" коробка 2004 года выпуска и уже кем-то вскрывалась .....
Между картерами виден "неоригинальный" черный герметик!





Вскрываемся!



Судя по всему, коробку в таком виде можно отнести к "не рабочим" .....
Под крышкой 5-6й передач мы видим и большие фрагменты металла и стружку и закоксованное масло!
И шестерня шестой передачи 2-го вала касалась планшайбы в крышке 5-6й! Стопорный болт был не затянут (





Снимаем пятый и шестой ряды и видим разрушение заднего подшипника 2-го вала







Судя по отложениям на картерах и деталях, ее не стремились отмыть когда разбирали в предпоследний раз ....
Очистили от "гуталина" плоскости для склеивания и все )))
Так не редко поступают те кто хочет "по быстрому денег сорвать" ... а владельцы коробок об этом даже и не догадываются!









По некоторым деталям коробки есть "нарекания", но наши партнеры помогли все подобрать и можно продолжить работу!
Как всегда все отмываем и начнем с регулировки дифференциала!





Затем монтируем собранные валы в картер коробки и устанавливаем 5-й и 6-й ряды







И собственно - склеивание!

[Новожилов]

Следующая трансмиссии 2011 года, серии 0A4 с кодом KQM
Коробка попросилась в ремонт по конкретной проблеме - включение заднего хода!
Авто было представлено в клубный АВ - сервис и началось )))



Под вилкой выжимного подшипника установлена так называемая "сферическая опора", вот она то и развалилась да и саму вилку подтерла!



Вал управления довольно значительно "болтается" в своей верхней крышке!



Углубляемся! И дале видим подшипник дифференциала, который свободно вращается на своем посадочном месте ...



А вот возле магнита, под шестерней первой передачи, видим фрагмент пружины от вилки заднего хода!





Посадочное место левого подшипника дифференциала лучше всего "завтулить" у нашего партнера Егора в Марьино



От ремонта вала управления придется отказаться - сам вал тоже "подъеден" так что ремонтной втулкой не обойтись ...



После согласования работ и списка запчастей с владельцем авто - можно доразобрать, отмыть и начать!



И начнем с того что отвезем дифференциал в Марьино, в мастерскую к Егору а пока от будет им заниматься - мы так же займемся своим делом!
Оденем на первичный и вторичный валы новые подшипники и перейдем к измерениям.







Егор завершил работу над дифференциалом и мы можем продолжать!






Напрессовываем новые оригинальные подшипники



И снова измерения ...



Далее устанавливаем регулировочное кольцо нужного нам размера и - склеивание!

[Новожилов]

Трансмиссия 2009 года, серии 0AM, с кодом LKP
Авто заехало в клубный АВ-сервис для проведения тех. обслуживания и замены сцепления ...



Довольно распространенная история .....
Сделали ТО, сняли коробку и увидели поврежденный первичный вал!





С данной проблемой сталкиваемся постоянно, решения вопроса найдено нами давно так что коробку разбираем, согласовываем с владельцем список запчастей и отдаем первичный вал в ремонт!
Но коробка оказалась с сюрпризами...

Болт крепления правого фланца слегка отличается от оригинала!



Всем понятны отличия?



Кронштейн троса переключения оказался закрепленным в варианте лайт )



И один из болтов крепления корпусов обломился при демонтаже



Отмываем все нужные детали и получаем нужные запчасти!



Токарь поможет нам снять с поврежденного места все лишнее а мы напрессуем новую ремонтную втулку!
Помимо этого установим вилку заднего хода "нового образца", заменим подшипники первичных валов, заменим подшипники дифференциала и установим новую прокладку на мехатроник.

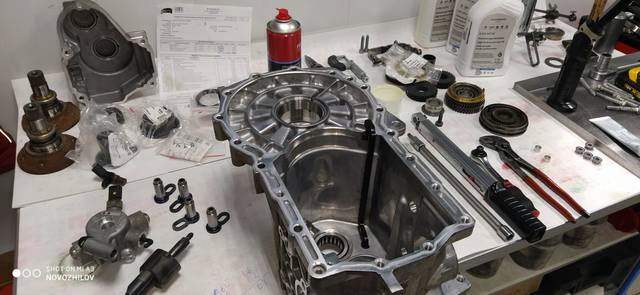

Теперь все выглядит так :
